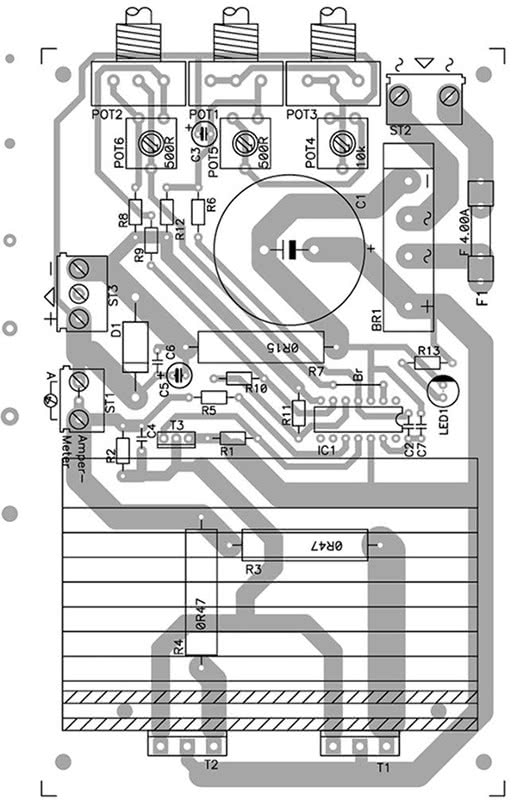

Zasilacz 1 - 30V / 0 - 3A
Moduł przeznaczony jest do dostarczania ustabilizowanego napięcia wyjściowego. Napięcie wyjściowe i natężenie prądu może być płynnie regulowane w zakresie od 1 – 30V i 0 – 3A.
Rezystory
R1 = 220R R2 = 68R R3 = 0R47 (5W) R4 = 0R47 (5W) R5 = 220R R6 = 680R R7 = 0R15 (5W) R8 = 120R R9 = 4k7 R10 = 10k R11 = 1k5 R12 = 270R R13 = 8k2
Diody
D1 = 1N5401 LED = RED 5mm
Kondensatory
C1 = 4700uF / 50V (elektrolit) C2 = 470pF (ceramiczny) C3 = 2.2uF / 50V (elektrolit) C4 = 470pf (ceramiczny) C5 = 4,7uF / 35V (elektrolit) C6 = 100nF = 0,1uF (ceramiczny) C7 = 470pF (ceramiczny)
Mostek prostowniczy
BR1 = B 40 C 5000/3300
Potencjometry
POT4 = 10k (zgrubna regulacja napiecia) POT5 = 500 (dokladna regulacja napiecia) POT6 = 500 (regulacja natezenia pradu)
Tranzystory
T1 = BD 249 (NPN) T2 = BD 249 (NPN) T3 = BD 136 (PNP)
Regulator napiecia
IC1 = LM723
