Ładowarka akumulatorków NiCD i NiMH

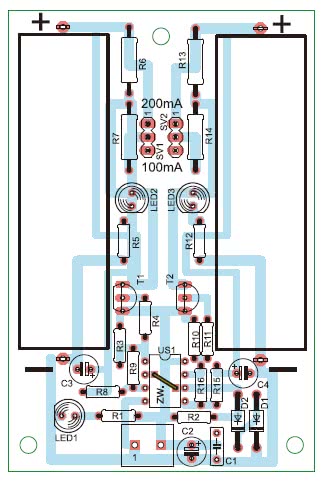

Projekt AVT 1754 EP 08/13. Dostępne w handlu tanie ładowarki nie kontrolują parametrów ładowanych ogniw, a jedynie wymuszają przepływ stałego prądu. Użytkownik powinien samodzielnie pamiętać o odłączeniu jej od zasilania na czas, lecz często zdarza się o tym zapomnieć. Natomiast ładowarki procesorowe są drogie. Przedstawiony projekt stanowi kompromis pomiędzy tymi dwoma rozwiązaniami. Schemat ładowarki poniżej.
Rezystory
R1, R5, R12 = 330R R2 = 240R R3, R10 = 4,7k R4, R8, R11, R15 = 1k R6, R7, R13, R14 = 33R (1W) R9, R16 = 47k
Diody
D1, D2 = 1N4007 LED1 = RED 5mm LED2, LED3 = GREEN 5mm
Kondensatory
C1 = 100nF (foliowy) C2, C3, C4 = 100uF / 16v (elektrolit)
Tranzystory
T1, T2 = BC327 (PNP)
Wzmacniacz operacyjny
US1 = LM393
Pozostałe elementy
J1 = ARK 5mm SV1, SV2 = GOLDPIN 1x3 (2 x zworka) 2 x koszyki na akumulatorki AA lub AAA
